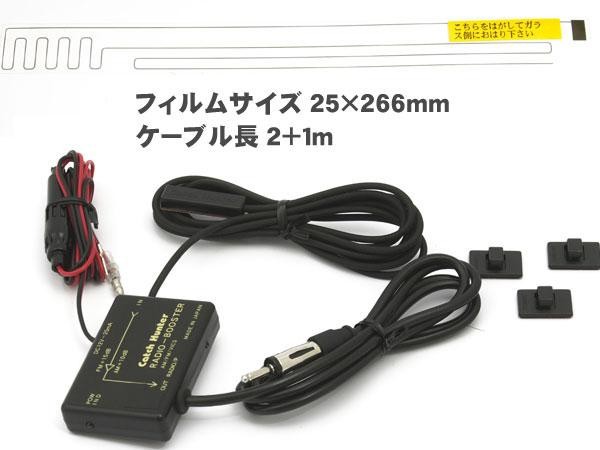

| ※3.5mmプラグは別売の変換コード(RT-10)が必要です。 ※地域及び使用環境で満足な結果が得られない場合がございます。AMはノイズ等が入る場合がございます。 【取り付け方法】 1.フィルムアンテナを車両のガラスに貼る位置を決めてください。給電部(コネクター接続部)がピラーより25mm以内の位置になるようにして下さい。又、他のアンテナと15cm以上離して下さい。貼る方向は縦、横どちらでもかまいません。貼付け面の汚れをよく拭き取りピラートリムカバー等を外し、温度の低い時はガラスを温めて下さい。 2.位置が決まりましたらフィルムアンテナの剥離紙(粘着紙)を剥がし、車両のガラスの内側に貼り、布等でフィルムの上からおさえガラスに密着させて下さい。 3.透明の保護紙をゆっくり剥がして下さい。 4.ブースター部のケーブルの先の黒いコネクターの剥離紙を剥がしアンテナの給電部(コネクター接続部)にコネクター端子が当たるように押しつけて張り付け て下さい。 5.ケーブルは金属部に直接接触を避けて付属のコードクランプを使用して配線して下さい。 6.アンテナのラジオジャックを受信機に差し込んで下さい。 7.ブースター本体を水等のかからない場所に両面テープ等で固定して下さい。 8.ブースター本体より出ている電源ケーブルの赤線をエンジンキーが抜いた時必ず電源が切れる電気回路に接続して下さい。 黒線(アース)はボディー等金属部分に固定して下さい。ショート防止の為、バッテリーの-側を外して電源配線作業をして下さい。 |
 |
