Markins Q10 レバーシュー[Q10-Q]

☞ 特徴

コンパクトなデザインと精密工学の結晶とも言えるマーキンスのボールヘッド・シリーズ Q-BALL。
Q-BALL Q10は小型化、軽量化に加え、更に向上した性能を備えたプロ用の高性能ボールヘッドです。重量対比耐荷重量の割合が 90を超えるという他に類を見ない驚異的な性能の本製品は、M10の名声と性能を引き継ぎ、ボールヘッドの標準として今後世界のプロカメラマンたちから長く愛され続けるでしょう。

使用説明書

モデル名	Q10 レバーシュー
耐荷重量	45 kg
重量	490 g
サイズ	44B×62P×98H mm
ボール固定方式	progressive
トルク	225 kgf·cm
摩擦力調節	可能
パンニング	可能
パノラマ目盛	有
クイックシュー	QL-60

(特許)抜群のフリクション・コントロール
クイックシューを含めた一体型のデザイン
驚異的な耐荷重量（同クラス最高）
パノラマ撮影のためにレーザー陰刻されたパンニング・ベース
耐磨耗性に優れたハードアノダイジン処理
レバー方式のロック装置は、より一層使いやすいです。
(特許)可変式のロック装置により、他社プレートとの互換性に優れています。
(特許)レバーの位置を使いやすいように右手用/左手用に変更できます。
(特許)衝撃に対する破損を防ぐため、レバーカムをクィックシューに内蔵しました。
意匠登録された人間工学的なクイックシューデザイン
ロックタイト処理により、クイックシューが分離する心配がありません。
水平計が内蔵されてます。
(特許)安全ピン
分離防止型のクイックシュー・ノブ
滑らかで人間工学的に処理されたクイックシュー・ゴム
完全内臓型で継ぎ目のないデザインにより防塵に優れてます
扱いやすくて安全なラウンド加工

クイックレバーシュー (Quick Lever Shoe)
Patented & Pat. Pending
左右どちらの手でも自由に使えるクイックレバーシューは、どんな環境（雨や雪、暑さ寒さ）の中でも、その性能と使いやすさを迅速に発揮します。

二重安全ガード・カム (Double Safeguard Cam, DSC)
Patented & Pat. Pending
世界最初の二重レバーカム＆ガイド(DSC)方式は、カム軸 (Cam Shaft) がガイドレールに入り込むことにより外圧から保護される構造になっています。この構造は衝撃からの軸の変形を抑制しますので耐久性が向上しました。更にカムがガイドレールに入り込んだ分、小型化され、その分の軽量化に至りました。

クランピング・トルク調整ネジ (Adjustable Clamping Torque, ACT)
クランピング・トルク調整ネジにより、プレート結合の締結力を調整することができます。ACT システムは移動の際に起きる震動でも緩むことのないよう、世界で初めて二重構造のコンスプリングが採用され、他社の既存クイックレバーシューにみられる問題点を解決しました。
マーキンス純正プレートの使用を勧奨いたします。もし他社のプレートをご使用なさる際は、当社製品と同一規格のプレートのご使用を勧奨いたします。

レバーの方向転換 (Convertible Lever Direction, CLD)
世界で初めて考案された締結方向変換式レバーは既存のクイックレバーシューとは異なり、締結方向を左右に転換することができます。この方式により、ユーザーは利き手や習慣に合わせて方向を選択することができる為、一段と使い勝手が良くなりました。

Q10-Q

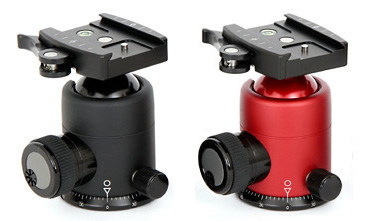

Q-Ball Q10-Q Emille with Lever Type Quick Shoe

Description

Light weight, all-in-one type ballhead with lever style quick release clamp and panning for panoramic photography.

(Requires plate: Use Plate Finder to find your plates.)

Specification

Camera Connection	Lever Release Style Quickshoe (QL-60)
Maximum Load	100 lbs (45 kg)
Maximum Torque	200 lbsf·in (225 kgf·cm)
Weight	1.08 lbs (490 g)
Height	3.86 in (98 mm)
Housing Diameter	2.13 in (54 mm)
Base Diameter	2.44 in (62 mm)
Ball Diameter	1.73 in (44 mm)
Friction Control	Bi-Axial Progressive
Tripod Mount Hole	3/8"-16 UNC
