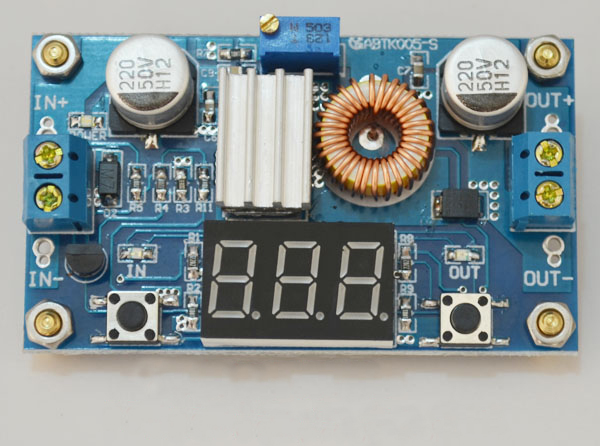

降圧 型 可変 DC-DC コンバーター基板 デジタル電圧計付 5A 75W 赤/レッドmmk-e18【1～2日発送】

・基板：デジタル電圧計（赤/レッド）


・サイズ：66 ｘ 18 ｘ 39ｍｍ　　

・入力電圧：範囲＝4.0～38.0V　※入力電圧；1.5V以上必須。

・出力電圧：範囲＝1.25～36V　（5A/75W）　放熱板付（ヒートシンク）：(約9 × 9 × 5ｍｍ)1個

・重量：32g


降圧 型 可変 DC-DC コンバーター基板 デジタル電圧計付 5A 75W 赤/レッド

・降圧型 DC-DCコンバータ基板 5A/75W デジタル電圧計(赤/レッド)付です。

【使用方法】
1.入力電圧の範囲内（4.0V～38.0V）且つ、1.5V以上の供給電源を接続して下さい。
2.出力電圧は、デジタル表示入/出力切替SWで出力側に切替（出力側LED点灯）えて下さい。
3.出力電圧調整は、出力電圧設定用VR（反時計回り：低　時計回り：高）で調整できます
4.デジタル電圧計表示の切替は、デジタル表示入/出力切替SWを押すだけで選択できます。
5.デジタル表示ON/OFF SWは、デジタル電圧計の表示を点灯・消灯が選択可能です。

【デジタル電圧計の校正】
1.デジタル表示入/出力切替SWを押して、（入力側電圧及び出力側電圧）の選択をする。
2.デジタル表示入/出力切替SWを2秒以上押すとデジタル電圧計が点滅して校正可能な状態になります。
3.デジタル表示入/出力切替SWを押すと0.1V単位で高くなり、デジタル表示ON/OFFSWを押すと0.1V単位で
低くなりますので、適正値に合わせてご使用下さい。
4.校正終了時は、デジタル表示入/出力切替SWを2秒以上押すことで終了となります。

※注意事項

・降圧型 DC-DCコンバータ基板 5A/75Wの取扱説明書は付属しておりません。
・添付写真や商品説明でご利用可能かと思いますが、電気関連の知識の無い方は、
専門の方にご相談してご使用願います。
・当然ですが、配線間違いは即不良となりますのでご使用時は±の極性を十分にご確認してご利用ください。


JANコード：4580434093176
