☞ 特徴


コンパクトなデザインと精密工学の結晶とも言えるマーキンスのボールヘッド・シリーズ Q-BALL。
Q-BALL Q20は小型化、軽量化に加え、更に向上した性能を備えたプロ用の高性能ボールヘッドです。重量対比耐荷重量の割合が 90を超えるという他に類を見ない驚異的な性能の本製品は、M20の名声と性能を引き継ぎ、ボールヘッドの標準として今後世界のプロカメラマンたちから長く愛され続けるでしょう。


使用説明書
モデル名
Q20 レバーシュー
耐荷重量
50 kg
重量
555 g
耐荷重量/重量比
90
トルク
250 kgf·cm
高さ
102 mm
直系
58 mm
ペースの直系
68 mm
ボールの直系
48 mm
クイックシュー
QL-60







クイックレバーシュー (Quick Lever Shoe)
Patented & Pat. Pending

左右どちらの手でも自由に使えるクイックレバーシューは、どんな環境(雨や雪、暑さ寒さ)の中でも、その性能と使いやすさを迅速に発揮します。


二重安全ガード・カム (Double Safeguard Cam, DSC)
Patented & Pat. Pending
世界最初の二重レバーカム&ガイド(DSC)方式は、カム軸 (Cam Shaft) がガイドレールに入り込むことにより外圧から保護される構造になっています。この構造は衝撃からの軸の変形を抑制しますので耐久性が向上しました。更にカムがガイドレールに入り込んだ分、小型化され、その分の軽量化に至りました。

クランピングトルク調整ネジ (Adjustable Clamping Torque, ACT)
クランピング・トルク調整ネジにより、プレート結合の締結力を調整することができます。ACT システムは移動の際に起きる震動でも緩むことのないよう、世界で初めて二重構造のコンスプリングが採用され、他社の既存クイックレバーシューにみられる問題点を解決しました。
マーキンス純正プレートの使用を勧奨いたします。もし他社のプレートをご使用なさる際は、当社製品と同一規格のプレートのご使用を勧奨いたします。

レバーの方向転換 (Convertible Lever Direction, CLD)
世界で初めて考案された締結方向変換式レバーは既存のクイックレバーシューとは異なり、締結方向を左右に転換することができます。この方式により、ユーザーは利き手や習慣に合わせて方向を選択することができる為、一段と使い勝手が良くなりました。

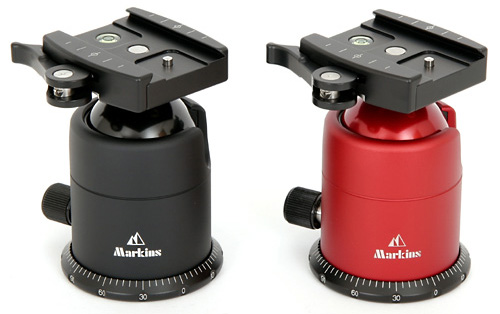

Q20-Q
Q-Ball Q20-Q Emille with Lever Type Quick Shoe
Description

 Large ball, all-in-one type ballhead with lever quick release clamp and panning for  panoramic photography.

 (Requires plate: Use Plate Finder to find your plates.)

Specification
 Camera Connection  Lever Release Style Quickshoe (QL-60)
 Maximum Load  110 lbs (50 kg)
 Maximum Torque  220 lbsf·in (250 kgf·cm)
 Weight  1.2 lbs (555 g)
 Height  4.02 in (102 mm)
 Housing Diameter  2.28 in (58 mm)
 Base Diameter  2.68 in (68 mm)
 Ball Diameter  1.89 in (48 mm)
 Friction Control  Bi-Axial Progressive
 Tripod Mount Hole  3/8"-16 UNC
